Zum Start präsentieren wir euch hier einmal den Gesamtplan der geplanten Modulanlage, die so im Hobbyraum Platz hat. Ebenfalls auf dem Plan ist eine 'angedachte' Verlängerung zum Hobbyraum hinaus (M09 - M11):

zum Vergrössern anklicken

Bereits fertig sind die Module M02 und M03. Die Module M04 und M05 sind zur Zeit in der Endphase der Landschaftsgestaltung während der Bahnhof (M06 und M07) bisher auf seine Landschaftsgestaltung wartet. Die Module M01 und M08 haben die Gleise auch drauf und werden derzeit für Tests mit dem Stellpult verwendet, das dann adaptiert auch für die Module M04 + M05 aufgebaut wird.

Da der Bahnhof als letzte Kombination das Stellpult erhalten wird, haben wir zwei Seitenwechselmodule gebaut, die dann in der Kombination als "Ersatz" für den Bahnhof verwendet werden können. Die Idee zu den Seitenwechsel kam, weil wir an Ausstellungen immer zuwenig solche Module haben. Hier der Plan dazu:

zum Vergrössern anklicken

Die beiden Seitenwechselmodule sind fertig, sie werden bereits regelmässig an Austellungen eingesetzt.

Die ersten 45° Module sind nun in Betrieb, die Module M10 + M11 geben zusammen einen 90° Seitenwechsel, sie sind landschaftlich ebenfalls fertig gestaltet. Das Modul M09 und das Modul M13 (aus der Erweiterung) ergeben zusammen eine 90° Aussenkurve und sind ebenfalls fertig.

Das Ausstellungs-Verbindungs-Modul M45 als Ergänzung zu den Modulen M04 + M05 ist für einen späteren Zeitpunkt geplant, da zuerst das Stellpult bei der Kombination M01 + M08 getestet wird.

Ein erster Entwurf für die Erweiterung: Er beinhaltet die Module M12 - M18, darunter ein Blockmodul, ein Fiddle Yard sowie eine Wendeschlaufe.

zum Vergrössern anklicken

Aus dieser Kombination wurde als Erstes das Blockmodul M12 gebaut. Ebenso fertig ist das 45° Modul M13, welches zusammen mit dem M09 eine 90° Aussenkurve ergibt. Das Wendemodul M18 ist nun auch im Bau, ebenso existiert ein Plan für die Gestaltung. Das Modul wird mit einem Block ausgerüstet.

zum Vergrössern anklicken

So sieht dann die Idee mit dem Anschlussmodul M88 aus, welches den Höhenunterschied von 5 cm ausgleichen kann und entweder an eine Einspurstrecke oder den Fiddle Yard anschliesst.

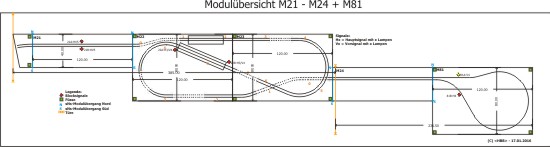

Es gibt auch noch einen zweiten Entwurf für eine Erweiterung: Er beinhaltet die Module M21 - M24 und eine zweite Wendeschlaufe. Die Streckenmodule M21 (mit Blocksteuerung) und M24 werden zuerst gebaut, da wir an Ausstellungen zuwenig solche Module haben.

zum Vergrössern anklicken

Das Modul M21 (mit Blocksteuerung) ist bereits fertig, das Modul M24 ist im Bau. Die Kombination M22/M23 hat sich von der Planung her auch begonnen zu konkretisieren, Details gibt es dann beim Baustart. Das Wendemodul M81 ist das Pendant zum M18 um den Testkreis zu schliessen. Hier ist auch schon eine Idee für die Gestaltung vorhanden und wird derzeit realisiert. Es wird ebenfalls mit einem Block ausgerüstet.

Nun ist auch noch ein dritter Entwurf für eine Erweiterung dazugekommen: Er beinhaltet die Module M25 - M32. Das Modul M25 (mit dem Hosenträger) ist auch wieder so ein Modul welches an Ausstellungen fehlt - wir haben zwar zwei Bahnhöfe wo solches verbaut ist, aber als Stand-alone Modul gibt es das noch nicht. Die ein wenig überdimensionierte Wende aus mehreren Modulen kann auch beliebig in einem Einspurast eingesetzt werden und ist natürlich ein riesiges Betätigungsfeld für die Landschaftsgärtnerin.

zum Vergrössern anklicken

Hier haben nun die Arbeiten am Modul M25 begonnen, die Planung für die Module M27, M29 und M32 ist nun auch aufgegleist, die Module sind zwischenzeitlich eingetroffen und werden nun dem Ausbauprozess zugeführt. Was draus wird sei hier noch nicht verraten. In einem nächsten Schritt werden dann auch die restlichen Module für die Wende hergestellt.
